Amplificator Audio "Custom Made" 12.5W RMS, cu LM3886 si Vu-Metru

[Blacksmith]

Sint pasionat de electronica si amplificatoare audio si am facut cateva aplifuri misto la viata mea. Acesta este unul dintre ele. Este un amplificator dedicat iubitorilor de muzica, care vor sa aiba o auditie de calitate acasa, la un nivel placut pentru urechi. Nu este pentru facut zgomot, evenimente mari (nunti, petreceri), desi se aude destul de tare pentru o mica sala, chiar si la cei 12.5 W RMS pe care ii scoate. Am folosit doar piese de cea mai buna calitate, fiind facut in prima faza pentru mine. Numai potentiometrul Alps (japonez) a costat vreo 80 lei. Dar pentru ca am doua si nu folosesc decat unul, m-am gandit ca acestuia sa-i gasesc alt stapan iubitor. Este ca si nou, nu a fost folosit decat ocazional, mai mult pentru teste. Nu fac la serie, am doar unul...

Detalii tehnice:

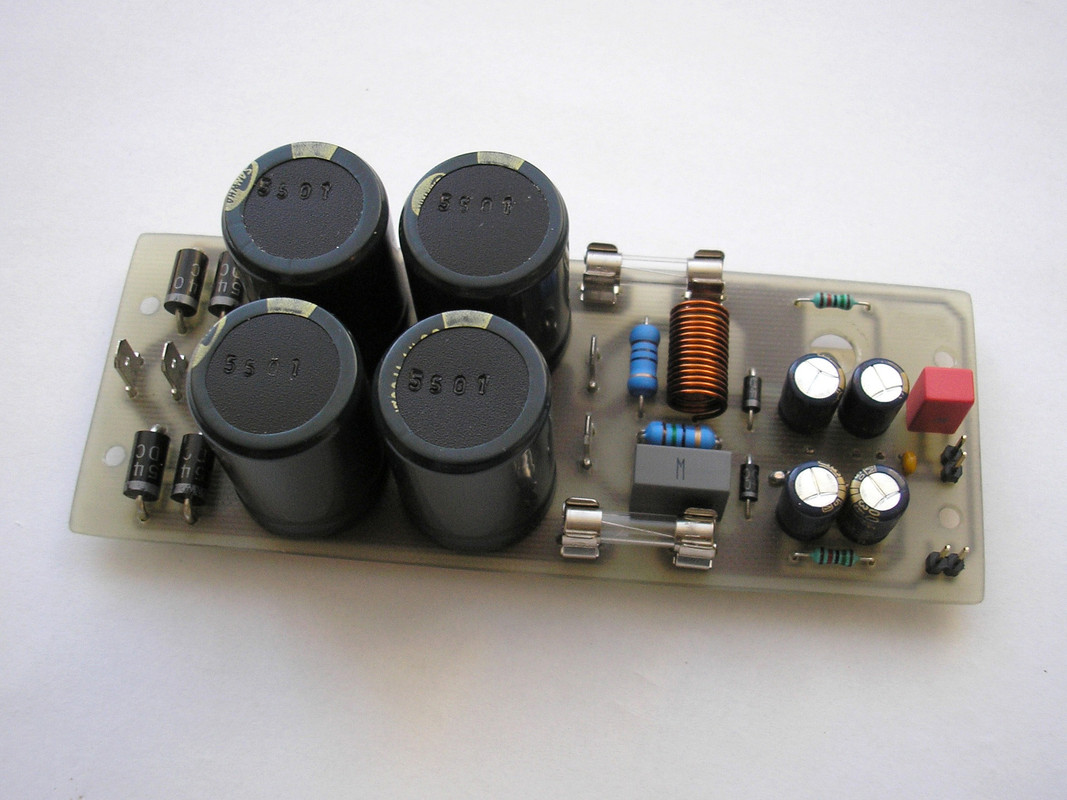

- Alimentare: 220-230 VAC (intern +/- 23V DC)
- Putere (4/6/8 ohmi): 12,5 W RMS
- Nivel semnal de intrare pt putere maxima: 1V RMS
- THD: 0,05 %
- Raport semnal/zgomot foarte bun (cu urechea la 50 cm langa boxe nu se aude nimic fara muzica)
- Raspuns in frecventa : liniar in toata banda audio
- Impedanta de intrare: 16K
- Vu-Metru analogic stereo cu LM3915-3916, dinamica 40 dB !

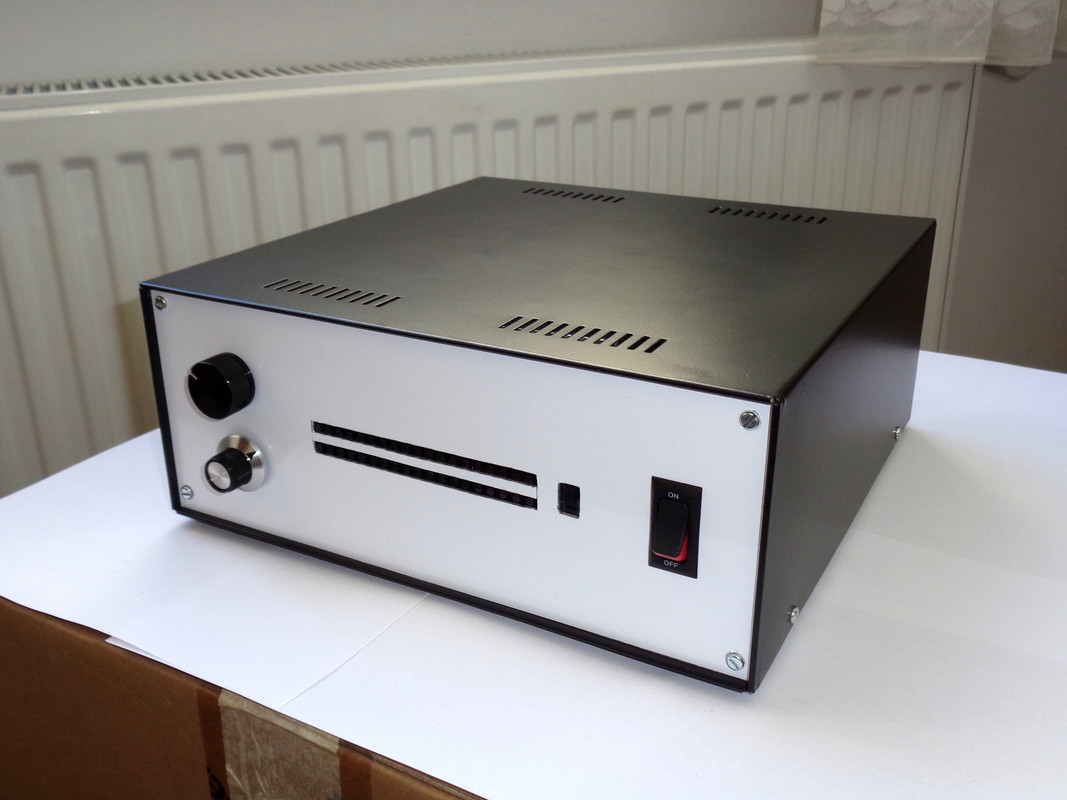

Descriere panou frontal:

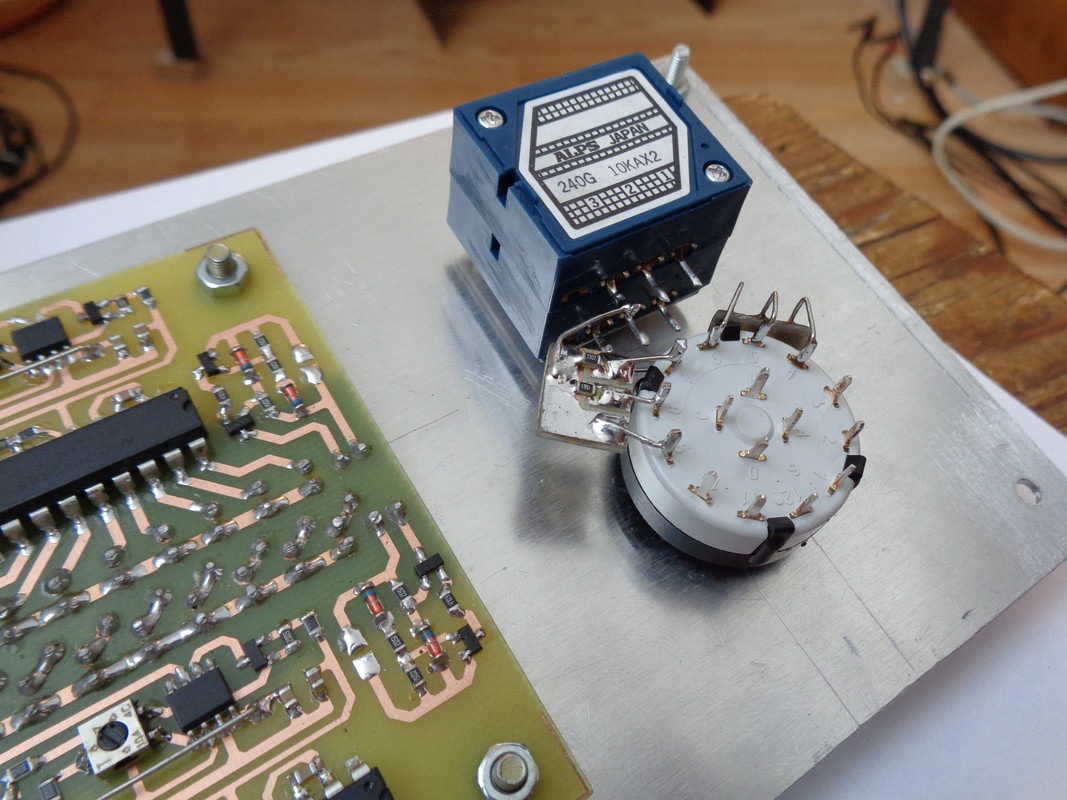

- In stanga sus este potentiometrul de volum. Sub el este selectorul pentru boxe, cu 3 pozitii. Daca boxele tale sint pe 4 ohmi, il dai complet spre stanga, daca sint pe 8 ohmi, complet spre dreapta, iar pe 6 ohmi - la mijloc. In felul acesta, cu 1V RMS pe intrare, se obtin intotdeauna 12.5 W pe iesire.

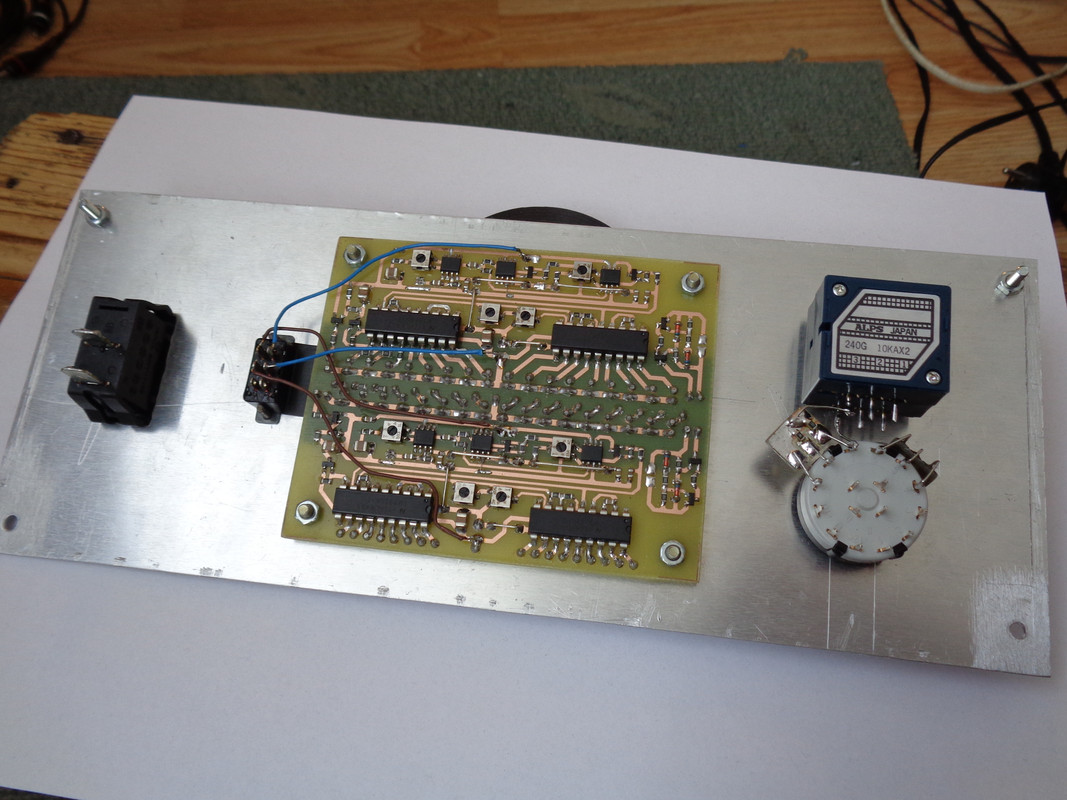

- In mijloc este un VU-metru stereo, 40 dB, cu 2 x 18 leduri, complet analogic (adica fara zgomote digitale in amplif). Acesta urmareste nivelul semnalului de pe intrare. La 1V RMS se aprinde ultimul led rosu din dreapta. Langa el este un comutator pentru a activa sau dezactiva vu-metrul.
- Iar in dreapta de tot este comutatorul ON/OFF al amplificatorului.

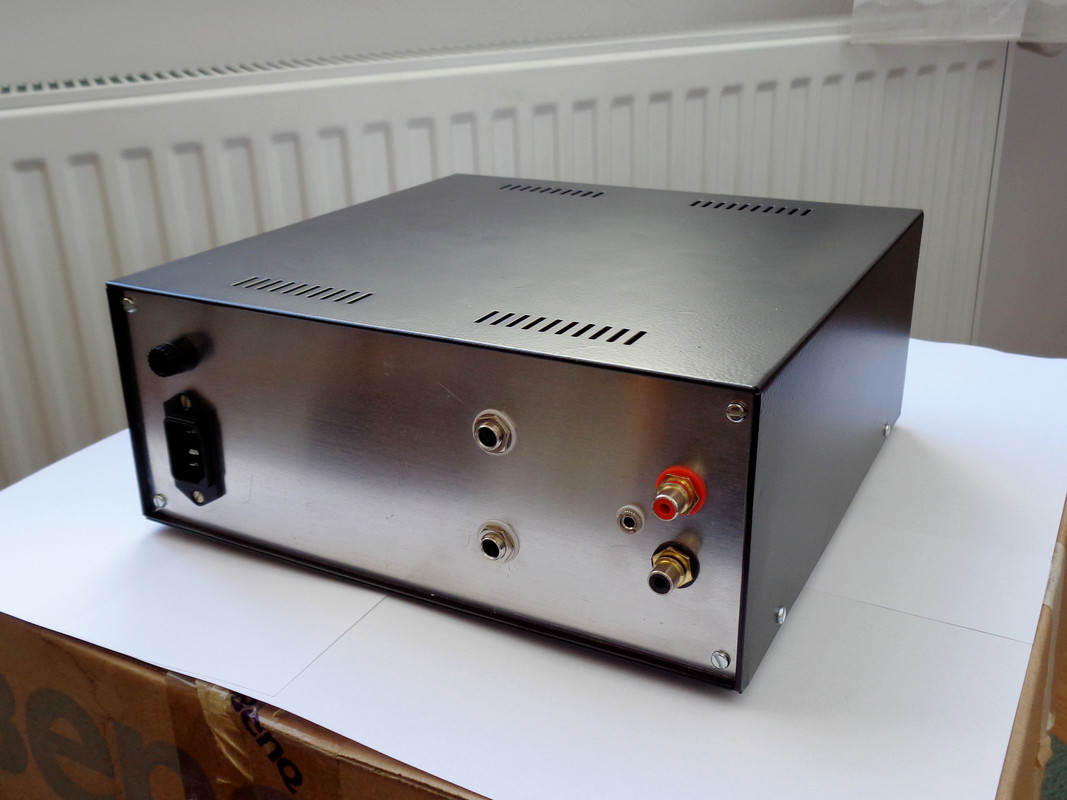

Descriere panou din spate:
- In partea stanga este mufa de alimentare la priza. Se foloseste un cablu ca acela de la calculatoare. Deasupra ei este siguranta generala care se poate inlocui fara a se desface carcasa.
- Apoi, in mijloc spre dreapta, sint mufele de iesire pentru boxe. Acestea sint mufe Jack mare, mono (cum sint cele pentru chitara), cate una pentru fiecare canal. Stiu ca e o abordare mai neobisnuita dar mi se par cele mai solide si mai potrivite pentru asa ceva.
- In dreapta sint mufele de intrare. Aici exista 2 variante. Puteti conecta amplificatorul la sursa de semnal printr-un cablu RCA (cele 2 mufe mari, negru si rosu), sau printr-un cablu jack mic stereo (mufa mica de langa RCA-uri).

* Cel care il va cumpara va primi si schemele de la modulele de amplificare si de la vu-metru.

Aveti aici si o demonstratie video: https://vimeo.com/manage/videos/123725213



PRET: 600 lei

















Editat Octombrie 24, 2023 de Blacksmith

[Blacksmith]

Daca ii scot VU-metrul si potentiometrul Alps, il pot lasa si la 300 lei !

VU-metrul ala e o opera de arta si are mare valoare sentimentala pentru mine...

[Blacksmith]

Deci 300 lei fara vu-metru si potentiometrul inlocuit cu unul de 10 lei.

[Blacksmith]

- 600 lei intreg

- 300 lei fara vu-metru si pot Alps

Transport gratis prin curier la comanda pe OLX, pana la Craciun !
