Dispozitivul era de fapt un ,,galvanometru,, didactic improvizat, care demonstra aparitia unui câmp magnetic într-o bobină parcursă de curent.

[doru3160]

Indica nordul, deci e busolă. Restul e can can.

Scopul e clar ca e didactic cu acea bobina pe cadran.

Galvanometrul cere doar poziție corectă, la verticala, pt ca de obicei e cu fir de torsiune, dar indica indiferent de orientare, si nu e sensibil la campul magnetic terestru, la parcurgerea de curenți. Si aici putem discuta. Galvanometrul e sensibil la curenti de ordinul microamperilor, (nanoamperi) ori aici, dupa sarma din cadru sigur discutam de mai mult...

[validae]

Reproduce  experimentul lui Faraday, categoric e dispozitiv didactic.În locul busolei puteau să pună și o vacă, că și alea se orientează tot după un câmp magnetic, s-a dovedit practic.Dar alea cer curenți mult mai mari.....și bobine la fel.

[daniels]

O presa hidraulica

[daniels]

Instrumente de masura

[Sorin2015]

La 10.11.2023 la 21:08, doru3160 a spus:

O busolă frumoasă, tot pt uz didactic, dar fără legatura cu Didactica.

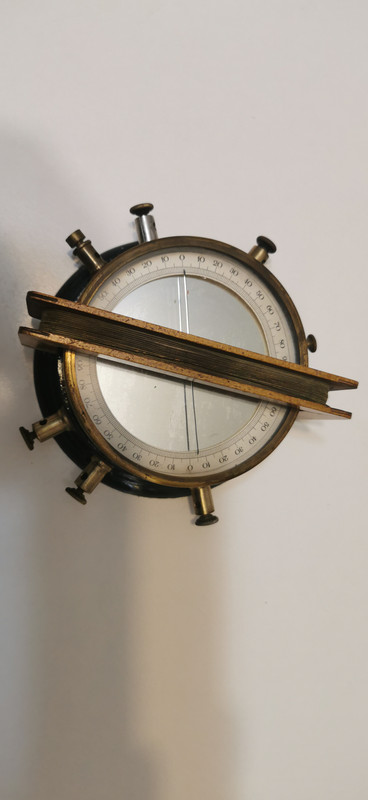

Pe ax are o piesă polara, care se orientează in câmp la aplicarea tensiunii pe bobina.



Este un galvanometru tip Tangent Compass, Busola de tangente.

Este vorba despre functia trigonometrica tg α, cateta opusa/cateta alaturata in triunghiul corespunzator paralelogramului adunarii a doi vectori perpendiculari: componenta orizontala a inductiei campului magnetic terestru, respectiv inductia campului magnetic creat de curentul prin bobina.



Suportul teoretic exista in manualul de fizica pentru clasa a X-a, utima reeditare socialista (1989), din care postez aici  un scan.



Galvanometrul acesta (anii 1800) poate fi utilizat pentru a pune in evidenta circulatia unui curent electric, sensul curentului electric si intensitatea curentului electric.

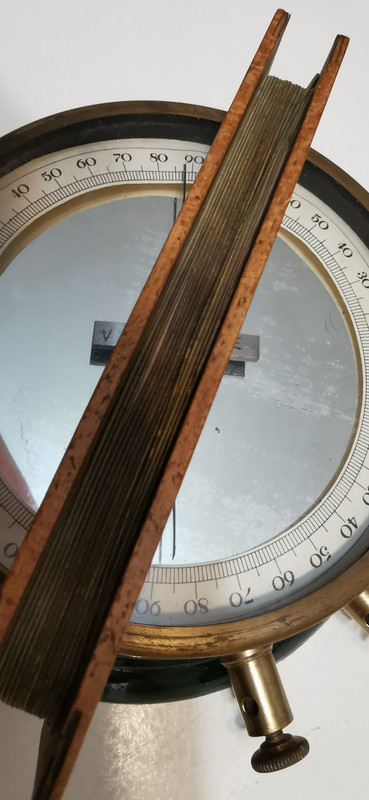

Pentru ultimul scop, procedeul este urmatorul: Fara a trece curent prin bobina, acul magnetic al busolei se linisteste de-a lungul meridianului magnetic terestru, corespunzator vectorului inductia campului magnetic terestru (componenta orizontala, pentru ca, daca are grade de libertate suplimentare, suspensie cardanica, acul ia o pozitie oblica in spatiu, declinatie magnetica). Se dispune aparatul astfel incat acul indicator lipit pe magnet sa fie la gradatia zero.

Apoi se trece curent electric prin bobina plata (sunt prize la bobina pentru diverse domenii de masura) si aceasta creaza un camp magnetic cu vectorul inductie magnetica perpendicular pe vectorul inductie magnetica terestra. Acum, acul magnetic este supus actiunii a doua campuri magnetice cu liniile de camp perpendiculare, asadar se va orienta dupa vectorul inductie magnetica rezultant (regula paralelogramului, in acest caz drepunghi, patrat).Raportul laturilor dreptunghiului (patratului) este tangenta trigonometrica  a unghiului dintre pozitia zero a acului indicator si noua pozitie a acului.



Pentru citirea comoda la inversarea sensului curentului cadranul repeta diviziunile de la zero la 90 grade in cele patru cadrane ale cercului.



Inductia campului magnetic creat de curent in centrul bobinei plate este proportionala cu numarul de spire si cu intensitatea curentuli prin bobina:  B= μ N I / D, unde μ  este permeabilitatea magnetica  a aerului, N este numarul de spire I este intensitatea curentului electric, iar D este diametrul bobinei.



Cand campul magnetic creat de curentul prin bobina este la fel de "puternic" ca cel terestru acul deviaza la 45 grade (paralelogramul este un patrat), tg 45 grade este egal cu 1.

Cand dublam intensitatea curentului, deci inductia magnetica creata de bobina se dubleaza, paralelogramul este un dreptunghi cu raportul laturilor egal cu  1/2, dupa cum se vede in scanul atasat, si avem alt unghi, a carui tangenta este 1/2 etc.

In general, avem proportionalitatea I= k tgα, deci pentru doi curenti prin bobina avem I1 / I2 = tgα1 / tgα2.

Pentru citire directa, in loc de grade de unghi se pot inscriptiona valori ale intensitatii curentului (scala neliniara).

Interesant este ca in loc de fir de torsiune, sau in loc de arcuri spirale avem aici cuplu magnetic.





[doru3160]

1 oră în urmă, Sorin2015 a spus:

Este un galvanometru tip Tangent Compass, Busola de tangente.



Suportul teoretic exista in manualul de fizica pentru clasa a X-a, utima reeditare socialista (1989), din care postez aici  un scan.



Multumim pt prezentare. Chiar dacă fizica a fost unul dintre obiectele preferate in liceu, si nu am chiulit, despre asta nu imi aduc aminte. Ori din cauza timpului, ori varianta de manual pt licee industriale, era diferita de cele teoretice. O să caut manualele, stiu că le păstrasem, și o să incerc să găsesc lecția respectivă. Nu stiu daca mai trăiește, dar la fizica am avut un profesor foarte bun, Chițan se numea, poate l-ati cunoscut. Fără sa contest cele spuse până acum, rămân la convingerea că un galvanometru pune in evidență valori foarte mici ale curentului continuu.

[Sorin2015]

L-am vazut zilele trecute prin Piata Nicolina, se uita pe la tarabele mai putin aratoase, dar cu produse autentic taranesti.



Manualele socialiste pdf aici: http://manualul.info/



[daniels]

[daniels]

Bobine

[doru3160]

La 20.11.2023 la 9:45, daniels a spus:

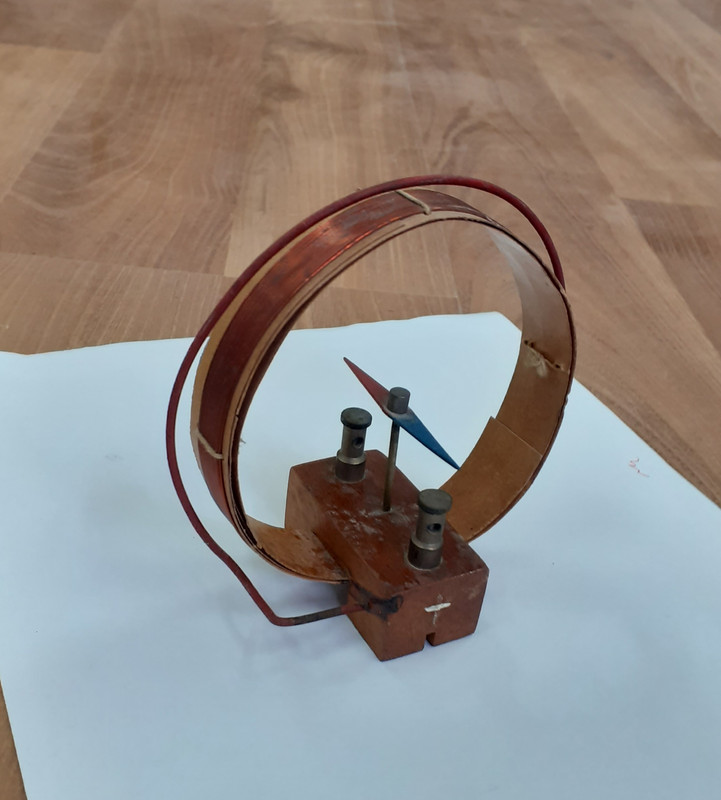

Ăsta seamănă mai mult cu ce e prezentat in manual.

[daniels]

O turbina interesanta, folosita probabil la masurarea debitului sau a vitezei unui fluid. Pe spate are o cupla care se roteste odata cu turbina, transmitea miscarea la alt dispozitiv. Inca se mai roteste.



[daniels]

[icar]

"Motorul" asta il stiu, l-am avut ca material didactic. Mai avea un beculet, pe post de bujie, care se aprindea cind "compresia" era realizata!

[daniels]

Are un soclu de bec intre cele 2 supape. In cutia de la baza cred ca are un fel de generator pt ca este destul de greu.
