Generatoare de semnal similare E0503 moderne

[Neagu Raul]

Acum 10 minute, Mircea a spus:

Exista deja un scan bun aici: https://www.scribd.com/document/499331477/Generator-Semnal-RF-E0503-IEMI

Am să fac o lista de piese zilele acestea după aceea revin cu prețul per total pentru piese!

[Mircea]

2 minutes ago, Neagu Raul said:

Am să fac o lista de piese zilele acestea după aceea revin cu prețul per total pentru piese!

Eu nu am nici un interes de pret sau altceva. Am postat schema existenta.

[Neagu Raul]

Acum 1 minut, Mircea a spus:

Eu nu am nici un interes de pret sau altceva. Am postat schema existenta.

Înțeleg, dar am spus și pentru ceilalți forumiști care poate sunt intrigați de idee, va mulțumesc mult pentru link!

[Ovidanie]

Poate ar fi bine sa modernizezi generatorul, sa pornesti de la un integrat echivalent functional cu MAX038, partea de masura cu microcontroler si afisaj LCD, etc.

[Neagu Raul]

Da, aveți si dumneavoastră dreptate domnule @Ovidanie dar cu integrate deja devine mai greu de reparat și decât sa știi ca faci un aparat și cand se strică omul sta cu el in beci asteptand o piesă specială in loc sa inlocuiasca cateva piese care se pot găsi mai ușor...

Aș putea să il refac cu integrat eu cu câțiva colegi de la școală + cine mai ajută pe forum dar nu știu dacă e o idee bună...

[Mircea]

MAX038 se mai gaseste numai pe eBay, Ali, etc.



In mod neasteptat, functioneaza, nu am verificat cat de bine, caci nu am un analizor.



In anul 2021 se merge cel mai simplu pe un DDS, cu care poti obtine si 100MHz, dar si uV. Proiecte de exemplu sunt pe internet,si sigur unii colegi le-au facut si chiar ameliorat.



Asa cum au spus colegii, partea mecanica si ecranarile sunt problematice cand nu ai cu ce sau o experienta corespunzatoare. Si nu, nu o obtii citind o carte. Dar, cum suntem pe un forum de amatori, solutii sunt si greseli am facut toti. Din placerea pentru acest hobby.

[franzm]

Oare generatoarele astea s-ar încadra în caietul de sarcini?

https://www.radiomuseum.org/r/rohde_signal_generator_sms2_372.html

https://www.radiomuseum.org/r/rohde_signal_generator_sms_3024.html

Nu se mai fabrica dar se gasesc în numar destul de mare (incl manualul de service care are o grosime respectabila) si nici nu costa exagerat de mult.

[mac01]

Acum 58 minute, Mircea a spus:

Exista deja un scan bun aici: https://www.scribd.com/document/499331477/Generator-Semnal-RF-E0503-IEMI

Nu se poate descarca si nici nu se poate rasfoi manualul.... doar cu plata se poate.

Editat August 23, 2021 de mac01

[Mircea]

Cred ca daca ai cont, sau contribui cu un document, atunci te lasa fara bani.

[mac01]

Nu...iti cere bani din prima.

Editat August 23, 2021 de mac01

[Neagu Raul]

Vă dau eu manualul acela pe gratis doar sa imi dați un site unde sa il pot pune

Acum 5 minute, franzm a spus:

Oare generatoarele astea s-ar încadra în caietul de sarcini?

https://www.radiomuseum.org/r/rohde_signal_generator_sms2_372.html

https://www.radiomuseum.org/r/rohde_signal_generator_sms_3024.html

Nu se mai fabrica dar se gasesc în numar destul de mare (incl manualul de service care are o grosime respectabila) si nici nu costa exagerat de mult.

Cunosc aparatele, frumoase dar din nou, nu se mai fabrică

Acum 6 minute, yo8tot a spus:

De ce atata frica cu stricatul? Aparatele din ziua de azi nu prea se mai defecteaza.

Nu se mai strica pentru ca timpul nu a trecut destul sa ne putem da seama, adică testul timpului nici nu a început



[Stefan]

1 oră în urmă, Mircea a spus:

Cred ca daca ai cont, sau contribui cu un document, atunci te lasa fara bani.

Am putut descarcă cu un document nou încărcat, merci!



Scanarea e buna însă printul e chiar mai slab ca la ZOPAN, abia dacă se disting unele valori pe schema.

https://drive.google.com/file/d/1gDnFdJcfXtKulEjiJ-M6bSC3OEnyUaHq/view?usp=sharing

[Neagu Raul]

Acum 5 minute, yo8tot a spus:

Nu are legatura cu testul timpului. Nu se strica din mai multe motive. Odata mult din partea mecanica a fost eliminata. Componentele pasive au ajuns la o calitate foarte buna. Nu mai sunt rezistori de carbon care sa isi modifice rezistenta cu >10% cand imbatranesc, electrolitici care sa se usuce rapid si tot asa. Iar procesul de productie automata cu componente SMD este net superior ca fiabilitate. Si lista continua la nesfarsit. E suficient sa observam cate ateliere de raparatii mai exista in ciuda faptului ca numarul dispozitivelor electronice a explodat. Pericolul cel mai mare pentru generatorul respectiv ar fi sa il umple praful pe vreun raft decat sa fie folosit pana isi da duhul.

Într-adevăr dar nu știu cum sunt rezistentele si condensatorii smd de precizie... Oricum nu pun amplificatoare smd de plastic... Aș pune to-100/99, capsula metalică

[Marele Savant]

Acum 3 ore, PINTI a spus:

E0503 este un generator extraordinar. Am lucrat in metrologie 30 de ani. Am reparat zeci de bucati.

Si e ceva de fala ''citeva zeci de bucati'' cu defecte din aproape 200 de bucati fabricate??? si astea reparate numai de dv!

Acum 3 ore, Stefan a spus:

Sa-mi trimiteți si mie link-ul atunci când e gata, accept fix la aceeași calitate precum E0503. Să nu mă uitați, vă rog !

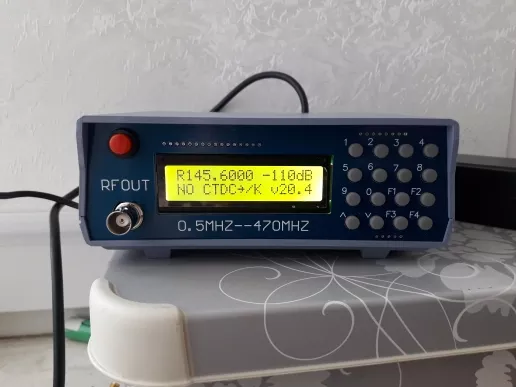

@Neagu Raul cam asta vă oferă chinezul la 80$. Ce ziceți? Se apropie chiar si de mult blamatul E0503?



 Dar dv. ce ziceti, un Coral sau un Independent din epoca sa apropie de performantele unui Raspberry pi de astazi?

[Stefan]

Acum 4 minute, Marele Savant a spus:

 Dar dv. ce ziceti, un Coral sau un Independent din epoca sa apropie de performantele unui Raspberry pi de astazi?

Citiți In întregime subiectul sau doar mesajele cu poze frumos colorate?
